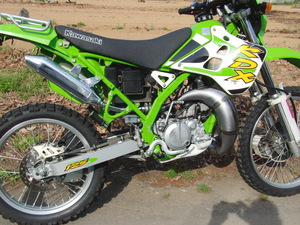

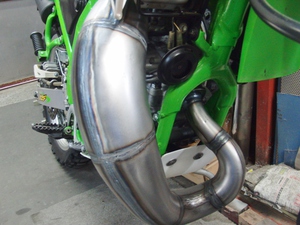

車両持ち込みがあった場合に限り、ワンオフ製作してきましたKDX125用チャンバー。
どうも上手い取り回しが見つからず、毎回違った形状になっていましたが
今回は大幅に形状変更して、過去に作ったローボーイからアップチャンバーにしてみました。


やはり作りにくい形状です。
なのでラインナップはできません。

遠方で車両持ち込みできないお客さんは頼まないようにしてください。

この後サイレンサーも作るのですが
この状態で試乗してみました。
思ったよりエンジン回ります。
ノーマルと取り替えて比較しましたが
低速は意外にも互角、
中速域にノーマルの方が若干トルクが出ている部分がありますが
回してしまうとスペシャルの方が高回転のパンチが効いています。

原付2種でこんなに走っていいものでしょうか。全開走行はあぶない感じです。

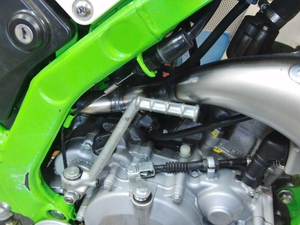

取り回しが悪い原因のひとつ。

ダウンチューブの横にホーンが付いていて邪魔なんです。
これを避けるためにチャンバーが横に張り出します。

レーサーならフレームギリギリに寄せたい部分ですがこれでは無理です。

ホーンはフロントカウルの裏あたりに移設すればもっとコンパクトに取回せるのだが・・・




そして内側に追い込まれたキックペダル。

調度よい位置に邪魔です。
ペダルのボスに1mmほど肉盛りするだけで
1cmくらい外側に避けられるのだが・・・

一般のお客さんは無加工で取り付かなければ文句を言われるでしょうから、
無理やり避ける形状にしています。

こういう取り回しは出来ればやりたくないと思っているのでラインナップしない理由です。

明日サイレンサー完成しますが
3日ほど家の一大事で休業します。そのまま5月連休に突入しますが、モトクロスイベント以外の日は通常業務の予定です。




予定どおりサイレンサーも完成しました。

繰り返しますが
チャンバーはワンオフです。
メール注文では作れません。

サイレンサーだけラインナップしております。
メール注文で作れます。(ノーマルに取り付きます)







明日から新な課題に取り組んでまいりますが、当分の間新規受注を控えさせていただきます。
当ブログで興味を持っていただき、多数の問い合わせを受けるのですが
生産能力が無いために相当な量の仕事を溜めこんでしまいました。
表向きはシャッターを閉めて中でコツコツ残務に追われる日々です。

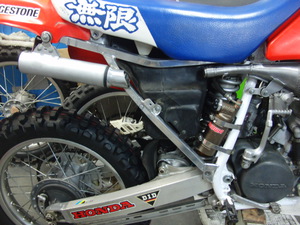

無限ME125ですが、チャンバーとサイレンサーを繋ぐジョイントパイプはKA3同様だと思いますが
レストレーション中に紛失してしまったとのこと。

85モデルですから純正廃番でしょう。

これではエンジンOH済みでも試運転できません。

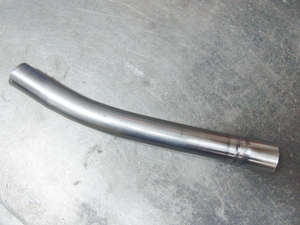

部品探すより作った方が早いので
新造させていただきます。









パイプカーブは目検討です。
ベンダーも必要ありません。
手でグイっと曲げます。

差し込みもパイプエキスパンダーなど使いませんが
φ25.4芯金作ってプレス圧入して拡管します。

これくらいなら全部ハンドワークでいけます。






ジャストサイズにできました。

スプリングフックも取り付けて任務完了です。

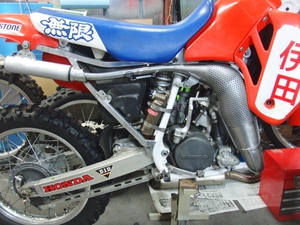

このマシン、有名ですが細部を見るのはこれが初めてです。




市販車に似ているだけで無限が各部に手を加えているようです。

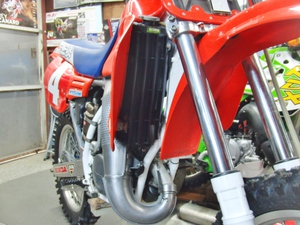

例えば右ラジエターが大きいです。

多分KA5(CR500)のラジエター流用だと思います。
冷却効率はラジエターコアの表面積で決まるのです。

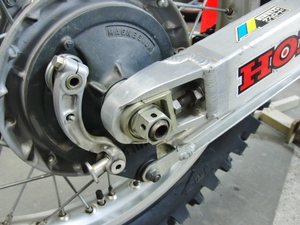

リヤフォークエンドもこのとおり

量産はチェンテンショナーのボルトが後ろに突き出したタイプですが
これは突起のないエンドピースです。
転倒してボルトが腿に刺さる事故が起こるので安全のため対策されたものです。

アクスルのサイドカラーやナットがチタン合金の削り出しによるものです。

ワークスマシンは虚飾ではない実用的な機能美に溢れていて目を楽しませてくれます。

さてエンジン組み立て担当、COSMICのI岡さんとこへ急いで届けてきます。

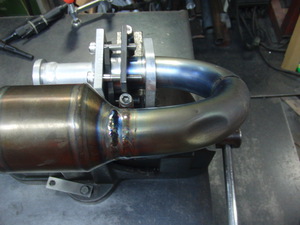

先日作ったエキパイがワンレースで凹んでしまいました。
いくら手間がかかっていようが、高額であろうが、潰すときは一発です。
程度によりますが、凹んだまま使っていては、本来の性能が出ないんじゃないか
またぶつけたらもっと酷いことになるんじゃないか心配しますね。


転倒はしてないですが
他車と接触したんでしょう。

これくらいの凹みは簡単に直ると思います。











やり方は示しますが、社外のエキパイ修理を頼むことはご遠慮ください。

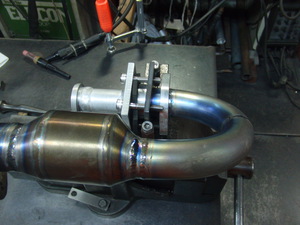

エキパイの前後を治具で密閉します。

片側には窒素ガスを封入するバルブを付けてあります。

酸素でも出来ると思いますが、火炎で赤熱するときに酸化して材料が脆くなることを防ぐ目的です。





スリ傷は残りますが、凹みは完全に修復できました。

炙りすぎると外側が酸化してしまうので
必要以上に加熱しないことがコツです。

難しい技術は特にありません。
高校の機械科以上の経験があれば誰でもできると思いますので、どうぞやってみてください。

映像ニュースしか見ていないですが、東日本と違い内陸の断層がずれた地震は土地の損傷が激しいですね。熊本方面に身内はいないですが、被害に遭われた人のことを思うと心が痛みます。
私たちは平穏に月曜日から通常業務ができるのですから恵まれています。
全日本にエントリーされて自宅を出発した後に揺れたのですから、人や家が大丈夫であっても道路が通れるか分からないし、レース終わっても散乱した物の片付けが待っているいるわけで、集中してレース出来なかったのではないでしょうか。

今回はIA1、IA2共、ホンダのマシンが優勢な印象でした。

天気はよくて路面コンディションは良かったと思いますが、一日中強風が吹き荒れて
ライダーも観戦も相当我慢が必要でした。
ゴーグル付けてないと目が開いていられません。

2ヒート共スタートトゥフィニッシュは成田亮選手。またお金が儲かりましたね。





第2の地元埼玉出身ライダー島崎優選手。
沼田誠司、鈴木正明を従え、快調な走り、

大転倒したヒート2は勿体なかったですが
しっかりポイントゲットできたので次回に期待出来る結果だったでしょう。

君はまだ若い。









先日マフラー納品した平山力選手。
土曜の予選は見事な走りで驚きました。
前半はカワサキ勢でトップの4位走行も見せてくれましたが6位通過は立派です。

まだ体力的に上位のライダーに後半離されてしまうようですが、マシンはよく走っているので、体力面やライン取りなど改善していけばもっと伸びる要素があります。

同じく若い、18歳なんでこれからです。





竹藪が大きくシナっているのがお分かりでしょうか。
とにかく風さえなければよかったのですが
パドックも出店もテント早仕舞いしておりました。

強風でパイプいすがコース内に入る場面も見受けられ、幸いマシンが通過してなかったのでよかったのですが、観戦組も競技に支障ないように気をつけなければなりません。

何より国際Bの選手、一名お亡くなりになられたそうで、こんな場所で終了するのは無念だったと思うのですが、気を付けて走るしかないということしか考えられない危険なスポーツです。
死亡事故無くすにはブラインドジャンプを作らないようにするしかないです。
意図的にショーアップするために起きたとするなら人災といわれても仕方ないです。

僕はモトクロス好きだけど100%の走りはしません。勝てなくても生活や命の方が大事ですからね。












今度はエキパイ製作です。
要件はノーマルのエキパイ、サイレンサー相互に取り替えられることなので
ノーマルとスペシャル両方で取り付け確認します。


ノーマルに準じたパイプサイズですが
ノーマルのステンレスに対して
チタンパイプを使用します。

サブチャンバーがパイプセンターからオフセットされている理由はこれです。

パイプに排出と戻りの穴が二つ開けられていますが、穴側のチャンバーが広くなっている構造です。

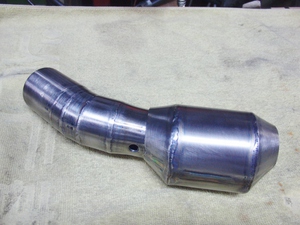

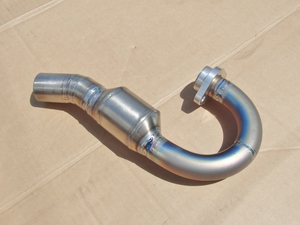

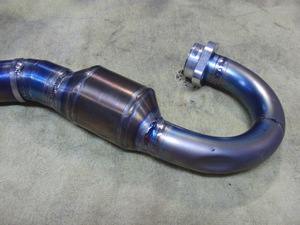

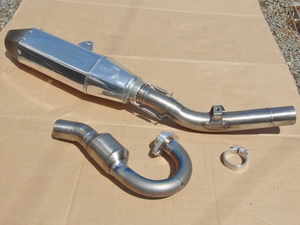

エキパイ完成です。

手曲げパイプと巻きチャンバーの組み合わせ構造になっています。

フランジはアルミ2017削り出しです。











フルエキゾースト試作1号

2号機の予定は・・・
あります。

マスター車あるうちに治具製作しなければなりません。









無事金曜日にオフビレのパドックへ納品できました。
青森出身、高木嵩雅レーシングの若手
国際A級平山力(リキ)選手です。

ぶつけ本番で明日の公式練習から走ってもらえるそうですが、
その前に車検通過できるか、軽く心配です。

全日本モトクロスは人生をかけた戦いだと思います。
いつでもできるわけじゃなく、体力的に最高の時期でないと通用しないので、
僕のマフラーを選んでくれた以上はマシンが快調に走ってくれることが最大の望みなのであります。

今最大の懸案項目がこのマフラーです。
昨年から新規受注に関して納期未定と回答してきましたが
全日本モトクロスの日程は待ってくれません。
そこで代替え案として社外マフラー2本修理して使っていただくことで
先延ばしにしてきましたが、今週金曜日にパドックへ納品を目指して作業しています。


マスター車は13モデルですが
排気系は2016まで互換性あるそうなので
これに合わせて作っています。

今回はIA2クラス対応を考えて
従来の弊社オリジナルマフラーより
新に2項目の変更内容があります。

一つはサイレンサーボディーのアルミ5052板が従来の1mmに対して
1.5mmに板厚アップしています。
比重の軽い材料なので数10gしか増量しないのに剛性が格段に上がります。

おかげでベンダー無しで曲げていますので
ものすごく怪力が必要でした。

もう一つはスパークアレスター付きにしました。

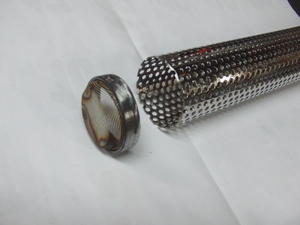

インナーパイプの中にステンレスメッシュを挿入しています。
主に排気音軽減の目的ですが
空ぶかしで未燃焼ガスがマフラー内部で
燃焼するアフターバーンが騒音を悪化させる要因なので
ステンレスメッシュを燃焼ガスが通過するときに冷却される効果があります。

以上2項目追加して対応しました。



まだラインナップではありません。
ワンオフ製作です。

この後エキパイも作りますが、間に合えば金曜日にレース車にて取り付け確認させていただきます。

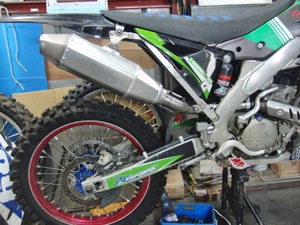

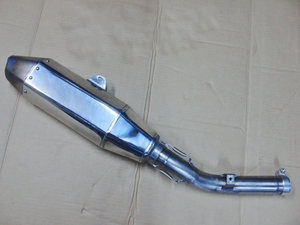

重量はノーマル3.0kg
  スペシャル2.2kg

800g軽量化はt1.5アルミとt1.0チタン使用の賜物です。

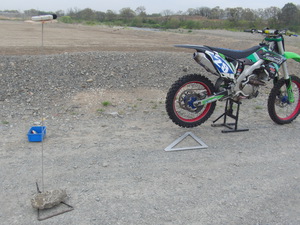

排気騒音計測してきました。

2mMAX法で
ノーマル110.5dB/A
スペシャルは7回計測して
104.7
105.1
113.1
113.1
112.7
105.2
113.2 dB/A
アクセル開け方によってアフターバーンが起こるようです。
車検は3回計測して1回クリアすれば合格なので大体OKでしょう。
あくまで車検場の計測器で判定なので、不合格の場合は次の手も考えてあるので、ご安心ください。

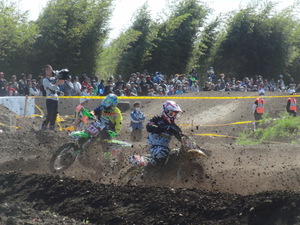

ありがたいことに地元コース、MXヴィレッジで初開催でした。
安全なコースレイアウトですが、速く走るのは難しく苦手な場所です。

昔、キオッディとカーマイケルが背比べした画像を見たことがあります。
たぶんキオッディ(スリータイムス・ワールドチャンピオン)の方が小さいと思います。

国際A級手島竜佑くんとオレ。
変わらんですね
速さは全然ちがうけど。





まるで猿みたいですが
レースの日はバナナが欠かせません。
食べて直ぐにエネルギーに変わる感じがいいです。
メシ食ってしまうと胃が重くて走れなくなるんで、軽くてエネルギー効率の良いものがいいです。





今日はいい天気でしたが、散水の影響で
練習走行だけマディーでした。

チョット走り辛くなりますが、埃が立たない
グッドコンディションを保つためには必要な処置なんですね。

洗車場狭いので、しゃもじで泥を掻き落とせば重量増は全くありません。








オフビレのシフトミス以外は6ヒート中5回ホールショット更新中です。
立ち上がりで交わされてますがギリギリOKでしょう。

次戦は来月、軽井沢です。あとジャパンVETもあるか、ココで。

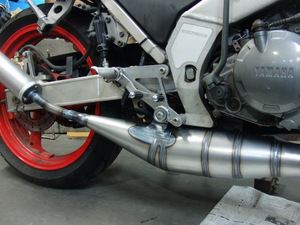

サイレンサー出来たのでテールパイプの形状を決めます。
スイングアーム外側ギリギリに追い込みたいのですが、旧車はアクスルシャフトとナットが飛び出していて、サスが沈むときに干渉しそうなので、あまり寄せられません。


フレーム下とリヤリンクとの隙間も紙一重です。
これ以上は追い込めません。













何が何でも今日中に終わらせます。

明日からの予定はさらにハードスケジュールなのです。

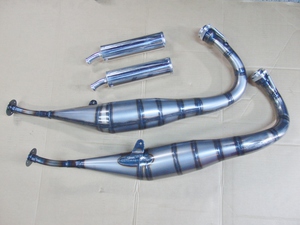

フランジとチャンバー、サイレンサー
6点セットになります。

クロスチャンバーのメリットは
性能絡みではありません。

左右振り分けよりエキパイのカーブが長くなります。
そのためチャンバーの胴体部分が前に移動します。

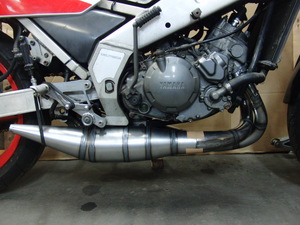

TZR250のリヤリンクに胴体部分が干渉するため、内側に寄せるのに限界があり
フルバンク時に路面を擦ってしまうことになります。
そこで、胴体部分がリンクより前に位置することによってバンク角が稼げるというメリットです。

カウル装着希望でしたので

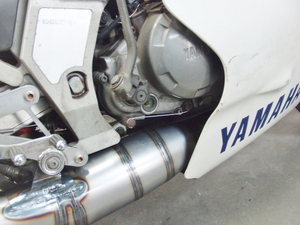

装着しました。

実はボルトオンでは装着不可能でした。
エキパイが重なっている部分の厚みがあってカウルに当たってしまうのです。
当たるところをカットする方法もありますが

マウントステーを加工してカウル位置を下げることで問題なく装着できました。

見本で渡されたチャンバーも仮組みしましたがカウル装着は不可能でしたので、取り回し改善できたといえるでしょう。

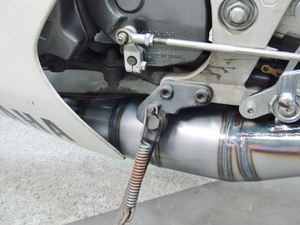

左側はサイドスタンドの収納とチェーンに干渉しないように留意しないといけません。

左右共カウルのクリアランスは取れました。

これにて絶版チャンバー製作完了ですが
同じ物はご注文いただいても作れませんので今回限定になります。









このお仕事はオファーいただいたのが去年の8月でした。
ちょうど骨折してリハビリ中だったので、直ぐできるわけはなかったですが
実に8か月掛かって完成したことになります。

新規受注をお断りしながらバックオーダー中心に作業しておりますので
ご注文のお客様は、もうしばらくお待ちください。

チャンバーの取り回しを決めるのにフランジが無ければできません。
治具代わりのマスター車にはノーマル用のフランジが付いておりますが、リプレイス用は付いておりません。
なので、取り回しを決める前にフランジ製作が先になります。

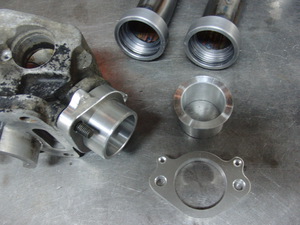

左右2個、アルミ2017の棒と板から削り出しです。

チャンバーの口元はOリング2本入りですが
以前使っていたOリングが廃番になっており

急きょ現行モデルから探しだして設計変更したものです。

ようやくエキパイ部分の取り回しができます。
サイレンサー2本も作らないといけませんので、あと3日くらいでしょう。

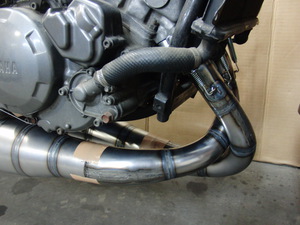

フランジ組み付けてレイアウト検討したのですが

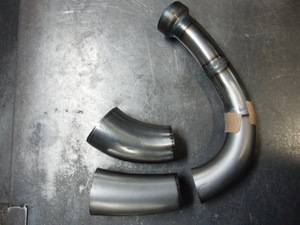

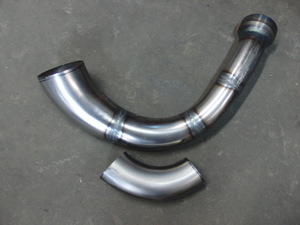

見当で作った型がダメで、部分的にパイプのカーブを作り直しすることにします。












エキパイ左右共ダメだったので
こちらもカーブ作り無しです。

これはエキパイをクロスさせるだけならいいのですが、カウル装着できるようにコンパクトさが求められます。

ノーマルは左右振り分けのエキパイなので
アンダーカウルのスペースが厳しいのです。

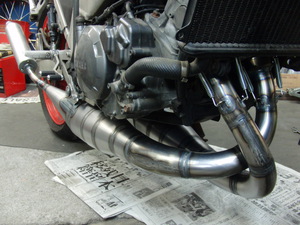

これでまあまあのレイアウトに収まったのではないかと思います。

予定を一日オーバーしてしまいましたが
頭が悪いんで、一回で決まらないんです。
時間がかかったからといって、余計に工賃をいただくわけにいかないので
よく考えながらやるしかないです。








全体像が見えてきましたが
テールパイプの向きは
サイレンサーがなければ最適な位置が決まりませんので

続きはサイレンサー2本作ってからということになります。
