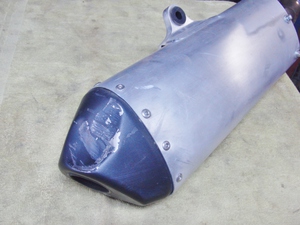

先週、軽井沢でクラブマンMXが開催されて、そのとき追突されて凹んでしまったマフラーを預かってきました。
カワサキのマフラーはエンドカバーだけ部品で取り替えられないそうで、サイレンサーボディ・COMPしか購入できないらしいです。
なんとかエンドカバーの部分だけ直したいと思うのは当然ですが、袋構造になっていて板金修理は困難です。


中のパイプも溶接されて2重になっているため解体するのも厄介です。

こういう場合の直し方の1例を示しましょう。

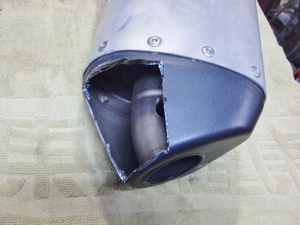

まずは凹んだ部分を切り取ります。

中身が露わになっていますね。

エンドキャップもサブチャンバーの役目をしているようです。

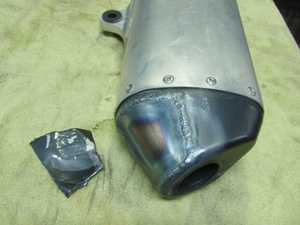

新に鉄板を成形して溶接します。


なるべく元の板と段差が無いように付けるのがコツです。

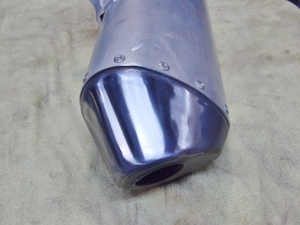

溶接痕を消すように研磨します。

パテ盛りではない証拠を表しています。

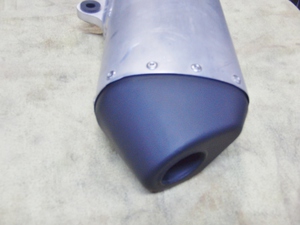

マスキングしてエンドカバーだけ塗装すれば出来上がりです。

ほとんど修理痕は分からなくできましたね。

作業時間1時間くらいです。

板金修理って出来て当たり前のように思われていて、少しでも粗が見えるとマイナス評価されてしまう割りに合わない仕事だと思うのですが、どうでしょう?

ツインマフラーをフルエキゾーストで作るには相当な材料費、工数が掛かりますので
社外マフラーと互換性を待たせることで、スペアマフラーとして使えるという方法です。

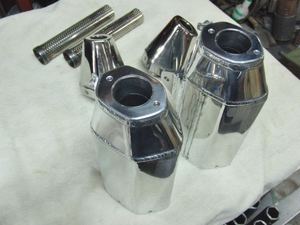

サイレンサー部分だけといっても
ツインマフラーですから、これだけの部品点数になります。

社外のジョイントパイプは左右同じサイズでφ40のパイプを差し込める寸法にしてあります。

パンチングパイプにはスパークアレスター付きがお約束になっています。(アフターファイヤー対策)

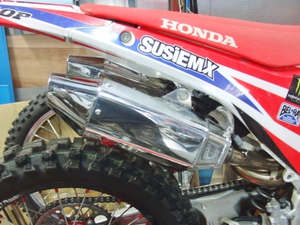

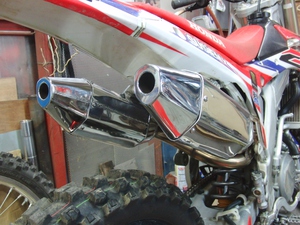

社外のジョイントパイプ専用のスリップオン・サイレンサー完成です。

1.5mmアルミと0.8mmステンレスを使用していますが片側1.2kgと社外マフラーより400g軽量に仕上がっています。

もちろんMFJ対応、112dB/Aクリアします。







実は全日本関東大会までと思っておりましたが時間の都合で今頃になってしまいました。これで菅生大会には間に合うでしょう。

凹んだエキパイほどカッコ悪いものはない。

先週末、軽井沢MPへ練習にいきましたが石の多いコースなので

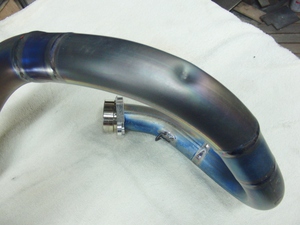

跳ね石をエキパイにヒットさせてしまいました。


尖った石が食い込んだ跡があります。

この手の凹みは直りにくいですが
このまま放置していては次々に石が当たって原型を留めなくなってしまう恐れがあるので早速直したいです。

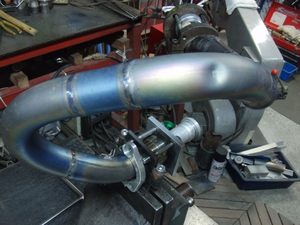

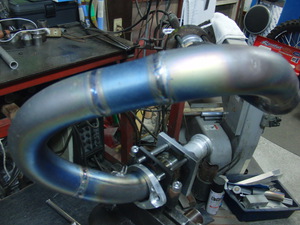

何年か前に作っておいた450用エキパイ治具がありましたので

作業時間は数分で終了です。













窒素で加圧しながらアセチレンバーナーで炙ります。

食い込んだ跡は消えませんが凹みは大体直ったと思います。












同じ過ちを繰り返すのはアホのやることです。対策を講じなければなりません。

石が当たって困る場所にはプロテクターを付けることにします。

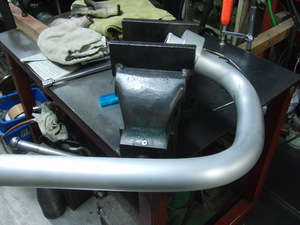

φ45 2mm厚のアルミ6063パイプを
エキパイのカーブに併せて曲げます。

これを半分に切開してエキパイガードを作ります。

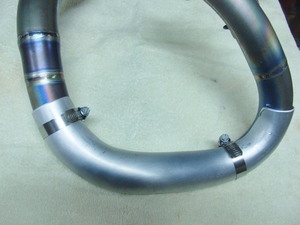

これで跳ね石対策エキパイガードの完成です。

高額なチタンパイプですから安々と捨てるわけにはいきませんからね。

凹み修理も無駄な時間なので、やらんでいいに越したことはないです。

以上。
