ダイノジェット

昨年末にピストン交換とヘッドメンテナンスしたので、新しいうちにパワーチェックしてみました。

ＣＲＦ１５０Ｒの主要諸元によりますと最高出力２４．５ｐｓ/１２５００ｒｐｍ、最大トルク１．４７/１００００ｒｐｍ

ということですがカタログ数値はカウンター出力（エンジン動力計による測定）である場合が多く後輪出力よりも数値が高く表示されているはずです。しかも上記の数値は２００６年当時の９６ｄＢ仕様のマフラーで現行の９４ｄＢ仕様とは異なるデータに違いありません。実際のパワーは駆動系のパワーロスを含みますので実測の数値を知っておくことがチューニングの指針になることは明らかでしょう。

測定は我社から徒歩2分という近さのｍｏｔｏＧＬＡＤさんに依頼しました。マシンを押して行けるほどの距離にあります。

ｍｏｔｏＧＬＡＤ店舗風景

日光街道杉並木（Ｒ４０７）沿い

我社から国道を隔てた向かい側に位置しておりオンロード系の販売、整備

レーサーの製作などが主な仕事です。

ダイノジェット測定室です。

マフラーに差し込まれているのはＡ/Ｆセンサーで回転数毎の空燃比も同時に測ります。

ＣＲＦはダイレクトイグニションのため回転数のパルスをコイルから検出できません。コイルにつながるハーネスを調べてＣＤＩユニットのカプラー付近から検出できました。

測定は２タイプで行いました。

昨年使ったモディファイ品とＳＴＤ品をそれぞれ付け替えてみました。

普段走行に使用している状態と完全ノーマル仕様の出力カーブとＡ/Ｆを把握することが今回の目的です。

エンジン温度の変化によっても数値が変動するということで、熱ダレしてくると数値が下がってしまうということもあり、１時間くらいの冷却時間を空けて別々に測定しました。

モニターの画像は左がスピードメーター、

右がタコメーター、下の横長のグラフが

Ａｉｒ、Ｆｕｅｌ　Ｒａｔｉｏ（空燃比）を表しています。

運転状態をリアルタイムで確認できます。

測定データーはパソコンに保存されプリントアウトできますので次に説明します。

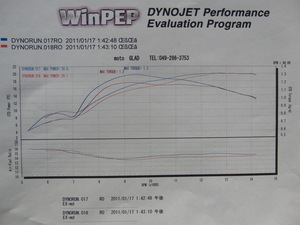

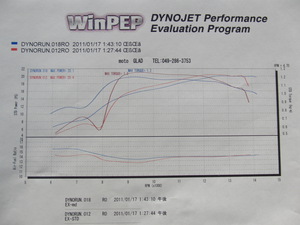

完全ノーマル仕様のグラフ

ＭＡＸ　ＰＯＷＥＲ＝２０．３ＰＳ

９５００ｒｐｍ付近がピークで緩やかに下がっていきます。レブリミットは１３５００ｒｐｍ

ＭＡＸ　ＴＯＲＱＵＥ=１．３ｋｇｍ/ １２５００ｒｐｍ

上の曲線は馬力のデータ、下の曲線はトルクのデータを表しています。

その下はＡＦレシオ（空燃比）データを表しています。
